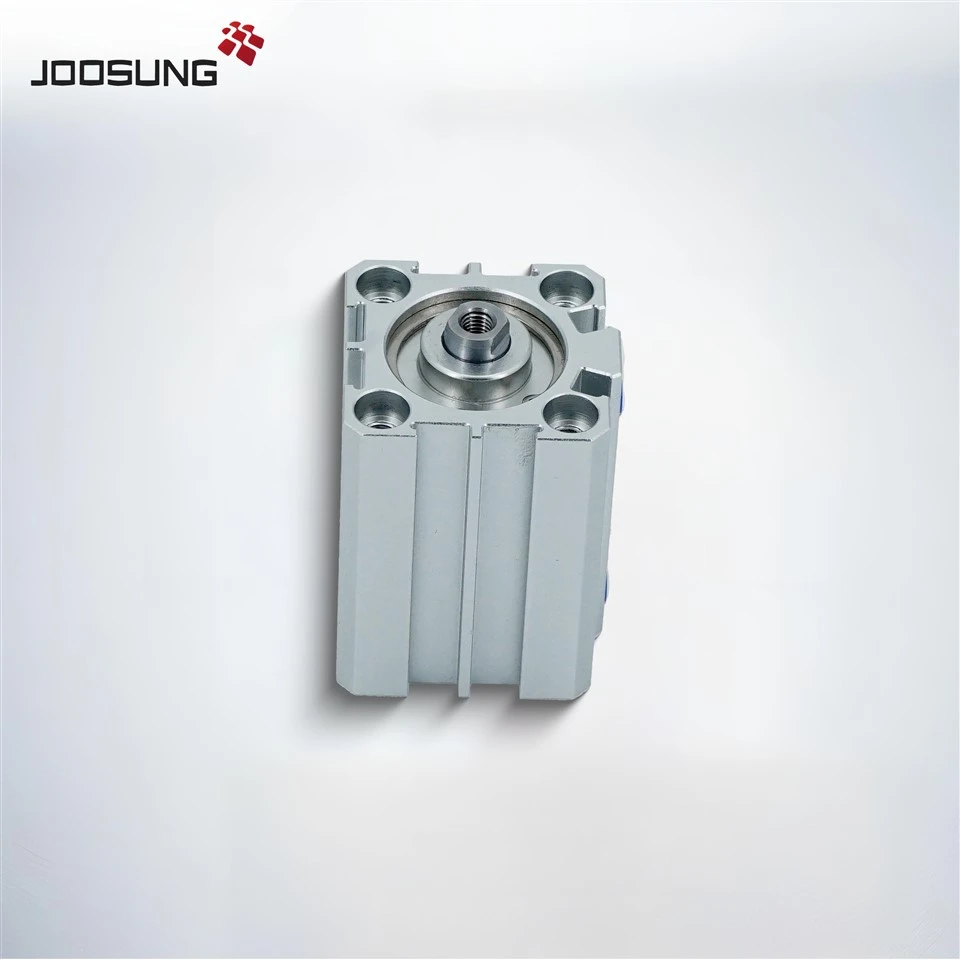

SelleSDA seeria kompaktne pneumaatiline silindron mõeldud rakenduste jaoks, kus paigaldusruum on piiratud, kuid vajalik on usaldusväärne lineaarne liikumine. Õhukese profiili ja lühikese löögiga kasutatakse seda laialdaselt kompaktsetes automatiseerimismasinates.
Ehitatud ülitugeva alumiiniumsulami ja AirTac-ühilduvate mõõtmetega, toetab SDA silindrittopeltoperatsioonStandardvarustusega ühetoimeliste, magnetiliselt ühendatud ja topeltvõlli tüüpidega. Selle kompaktne struktuur vähendab märkimisväärselt masina jalajälge, säilitades samal ajal tugeva väljundjõu ja stabiilse töö.
Puudude suurusega, mis ulatub12 mm kuni 100mmja löögid5 mm kuni 100 mm, pakub SDA-seeria mitmekülgset valikut suure tihedusega automatiseerimise paigutuste jaoks.
|
Kuidas tellida SDA seeria pneumaatilist silindrit |
|||||
|
S |
Da |
20 |
30 |
30 |
S |
|
Mudel |
Triibu suurus |
Silindri löök |
Reguleeritav löök |
Magnet |
|
|
DA: kompaktne silindr (topelttoiming) |
12 16 20 25 32 40 50 63 80 |
Ei See kood |
Tühi: ilma magnetita |
||
|
SA: kompaktne silinder (sukel näitlemispinge) |
12 16 20 25 32 40 50 63 |
S: magnetiga |
|||
|
TA: kompaktne silindr (sukelitoiming) |
|||||
|
Isa: kompaktne silinder (kahekordne varras) |
12 16 20 25 32 40 50 63 80 |
||||
|
DAJ: kompaktne silinder (reguleeritav käik) |
10 20 30 40 50 75 100 |
||||
Vajakosmosesäästlik silinderkompaktsete automatiseerimisseadmete jaoks?
SelleSDA seeria kompaktne silindrPakub võimsa jõudluse õhukeses vormis, mis sobib suurepäraselt suure tihedusega paigaldamiseks.
Võtke meiega ühendust tänaÜksikasjalike spetsifikatsioonide, CAD -jooniste ja kohandatud pakkumise jaoks!
|
Spetsifikatsioon |
||||||||||
|
Puurauk |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Liikumismuster |
Ühe toimingu ekstrusiooni tüüp Ühe toimingu joonistamise tüüp |
- |
||||||||
|
Topelt tegevus |
||||||||||
|
Töötav vahend |
Õhk |
|||||||||
|
Töösurve |
Topelttegevus: 10-9,0 kgf/cm² ühe toiming: 2,0–9,0 kgf/cm² |
|||||||||
|
Tagas rõhutakistuse |
10,5 kg/cm² |
|||||||||
|
Töötemperatuur |
0-70 kraad |
|||||||||
|
Töökiiruse vahemik |
Topelttegevus: 30 ~ 500 mm/s |
30 ~ 350 mm/s |
30 ~ 250 mm/s |
|||||||
|
Üksik tegevus: 100-500 mm/s |
- |
|||||||||
|
Ühist toru |
M5×0.8 |
G1/8 |
G1/4 |
G3/8 |
||||||
|
Seeriamudel |
Saadaolevad mudelid |
|
SDA12 seeria |
SDA12X5S, SDA12X10S, SDA12X15S, SDA12X20S, SDA12X25S, SDA12X30S, SDA12X35S, SDA12X40S, SDA12X45S, SDA12XX5S, SDA12X, SDA12X, SDA12X, SDA1 |
|
SDA16 seeria |
SDA16X5S, SDA16X10S, SDA16X15S, SDA16X20S, SDA16X25S, SDA16X30S, SDA16X35S, SDA16X40S, SDA16X45S, SDA16X5S, SDA16X5 |
|
SDA20 seeria |
SDA20X5S, SDA20X10S, SDA20X15S, SDA20X20S, SDA20X25S, SDA20X30S, SDA20X35S, SDA20X40S, SDA20X45S, SDA20X50S, SDA20X50S, SDA20x55S, SDA20X, SDA2 |
|
SDA25 seeria |
SDA25X5S, SDA25X10S, SDA25X15S, SDA25X20S, SDA25X25S, SDA25X30S, SDA25X35S, SDA25X40S, SDA25X45S, SDA25X45S, SDA25S, SDA25S, SDA25S, SDA25S, SDA25S |
|
SDA32 seeria |
SDA32X5S, SDA32X10S, SDA32X15S, SDA32X20S, SDA32X25S, SDA32X30S, SDA32X35S, SDA32X40S, SDA32X45S, SDA32XX5S, SDA32, SDA32, SDA32, SDA3S, SDA3S, SDA3S, SDA3 SDA32X65S, SDA32X70S, SDA32X75S, SDA32X80S |
|
SDA40 seeria |
SDA40X5S, SDA40X10S, SDA40X15S, SDA40X20S, SDA40X25S, SDA40X30S, SDA40X35S, SDA40X40S, SDA40X45S, SDA40X45S, SDA450S, SDA450S, SDA40S, SDA450S, SDA450S, SDA450S, SDA40S, SDA40S, SDA40S, SDA40S, SDA40S, SDA40S, SDA40S, SDA40S SDA40X65S, SDA40X70S, SDA40X75S, SDA40X80S |
|
SDA50 seeria |
SDA50X5S, SDA50X10S, SDA50X15S, SDA50X20S, SDA50X25S, SDA50X30S, SDA50X35S, SDA50X40S, SDA50X45S, SDA50X50S, SDA50X50S, SDA50X55S, SDA50S, SDA50X, SDA50X, SDA50X, SDA50X, SDA50X, SDA50X, SDA50X, SDA50X, SDA50X, SDA50X, SDA50X, SDA50X SDA50X70S, SDA50X75S, SDA50X80S |
|
SDA63 seeria |
SDA63X5S, SDA63X10S, SDA63X15S, SDA63X20S, SDA63X25S, SDA63X30S, SDA63X35S, SDA63X40S, SDA63X45S, SDA63X45S, SDA63x, SDA63S, SDA63S, SDA63X, SDA63X, SDA63X SDA63X65S, SDA63X70S, SDA63X75S, SDA63X80S |
|
SDA80 seeria |
SDA80X5S, SDA80X10S, SDA80X15S, SDA80X20S, SDA80X25S, SDA80X30S, SDA80X35S, SDA80X40S, SDA80X45S, SDA80X45S, SDA80S, SDA80S, SDA80S, SDA80S, SDA80S, SDA80S, SDA80S, SDA80S, SDA80S, SDA80S, SDA80S, SDA80S, SDA80S SDA80X65S, SDA80X70S, SDA80X75S, SDA80X80S |
