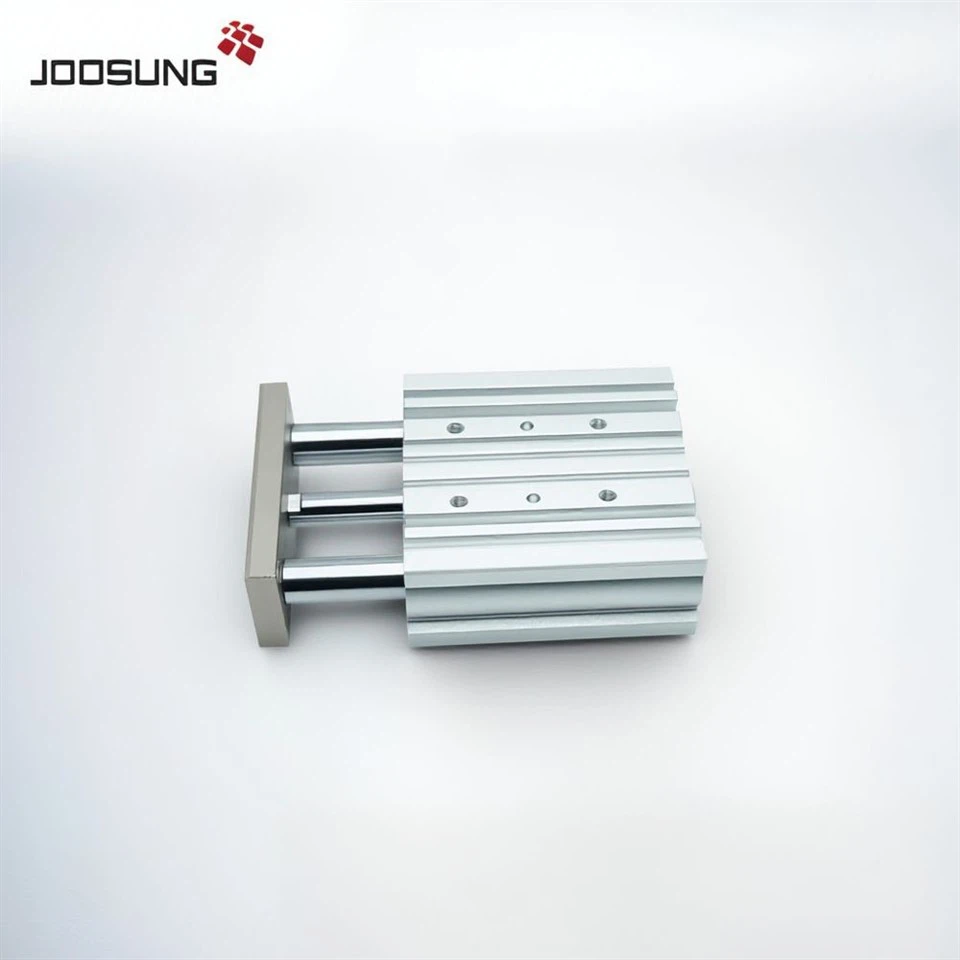

SelleMGPM seeriaon kosmosesäästlikkompaktne juhendatud pneumaatiline silindrkoos akolmekordse varda struktuur, konstrueeritud rakenduste jaoks, mis nõuavad suurepärastkülgmiskoormustakistus, täpne lineaarne liikuminejastabiilne juhendaminekitsastes paigaldusruumides. OmaIntegreeritud juhtvardad ja libisemis- või kuuliklaagri võimalused, pakub MGPM silmapaistvat vastupidavust ja sujuvat tööt külgkoormuse või nihke tingimustes. See silindr sobib ideaalselt klammerdamiseks, surumiseks või sisseehitamiseksAutomatiseeritud monteerimisliinid, robootika, pakendisüsteemid ja valimisüksused.
|
Kuidas tellida MGPMSeeria pneumaatiline silindr |
||||
|
Mgp |
M |
-32 |
-50 |
Mt |
|
Tüüpi laager |
Triibu suurus |
Löök |
Andur |
|
|
12 16 |
||||
|
M: Slaidikad |
20 25 |
D-Z73 |
||
|
32 40 |
||||
|
L: Ball giidi laager |
50 63 |
|||
|
80 100 |
||||
Kas otsite piiratud ruumi ja raske küljekoormuse jaoks ülitäpset silindrit?
SelleMGPM-seeria kolmekordse rod-juhendatud silindripakkumisedtäpne positsioneerimine, Suurepärane külgmiskoormustakistusjamodulaarse installi kujundus- Ideaalne kaasaegsete automatiseerimissüsteemide jaoks.
Võtke meiega kohe ühendustAndmelehtede, 3D CAD -mudelite ja kohandatud hinnapakkumiste jaoks!
|
Spetsifikatsioon |
|||||||||||
|
Puur (MM) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|
Töövedelik |
Õhk |
||||||||||
|
Operatsioon |
Topeltnäitlemine |
||||||||||
|
Rõhuvastase testimise rõhk |
1,5MPa (15,3 kgf/cm²) |
||||||||||
|
Maksimaalne rõhk |
1,0MPa (10,2 kgf/cm²) |
||||||||||
|
Min.operatsiooni rõhk |
0,12MPa (1,2 kgf/cm²) |
||||||||||
|
Ümbritsev ja vedelik temperatuur |
5-+60 kraad |
||||||||||
|
Kolvi kiirus |
50 ~ 500mm/s |
50 ~ 400mm/s |
|||||||||
|
Puhver |
Kummipuhver |
||||||||||
|
Insuldi tolerants |
+15 mm |
||||||||||
|
Määrimine |
Mittelub |
||||||||||
|
Laager |
Libistatav laager/kuuli laager |
||||||||||
|
|
Libisev laager |
± 0,08 kraad |
± 0,07 kraad |
± 0,06 kraad |
± 0,05 kraad |
± 0,04 kraad |
|||||
|
Kuuli Laager |
± 0,10 kraad |
± 0,09 kraad |
± 0,08 kraad |
± 0,06 kraad |
± 0,05 kraad |
||||||
|
RC pordi suurus RC (PT) |
M5×0.8 |
1/8" |
1/4" |
3/8" |
|||||||
|
SeeriaMudel |
Saadaolevad mudelid |
|
MGPM12 seeria |
MGPM12-5Z, MGPM12-10Z, MGPM12-15Z, MGPM12-20Z, MGPM12-25Z, MGPM12-30Z, MGPM12-35Z, MGPM12-40Z, MGPM12-45Z, MGPM12-MGPM12-MGPM12, MGPM12-40Z, MGPM12-40Z, MGPM12-40Z, MGPM12-40Z, MGPM12-60Z |
|
MGPM16 seeria |
MGPM16-5Z, MGPM16-10Z, MGPM16-15Z, MGPM16-20Z, MGPM16-25Z, MGPM16-30Z, MGPM16-35Z, MGPM16-40Z, MGPM16-45Z, MGPM16-50Z, MGPM16-40Z, MGPM16-40Z, MGPM16-40Z, MGPM16-60Z |
|
MGPM20 seeria |
MGPM20-5Z, MGPM20-10Z, MGPM20-15Z, MGPM20-20Z, MGPM20-25Z, MGPM20-30Z, MGPM20-35Z, MGPM20-40Z, MGPM20-45Z, MGPM20-50-55z |
|
MGPM25 seeria |
MGPM25-5Z, MGPM25-10Z, MGPM25-15Z, MGPM25-20Z, MGPM25-25Z, MGPM25-30Z, MGPM25-35Z, MGPM25-40Z, MGPM25-45Z, MGPM25-MGPM25, MGPM25-40Z, MGPM25-40Z, MGPM25-40Z, MGPM25-60Z |
|
MGPM32 seeria |
MGPM32-5Z, MGPM32-10Z, MGPM32-15Z, MGPM32-20Z, MGPM32-25Z, MGPM32-30Z, MGPM32-35Z, MGPM32-40Z, MGPM32-45Z, MGPM3, MGPM32-40Z, MGPM32-55, MGPM32-40Z, MGPM32-40Z, MGPM32-40Z, MGPM32-60Z, MGPM32-65Z, MGPM32-70Z, MGPM32-75Z, MGPM32-80Z |
|
MGPM40 seeria |
MGPM40-5Z, MGPM40-10Z, MGPM40-15Z, MGPM40-20Z, MGPM40-25Z, MGPM40-30Z, MGPM40-35Z, MGPM40-40Z, MGPM40-45Z, MGPM40-MGPM40-50z, MGPM40-40Z, MGPM40-40Z, MGPM40-40Z, MGPM40-60Z, MGPM40-65Z, MGPM40-70Z, MGPM40-75Z, MGPM40-80Z |
|
MGPM50 seeria |
MGPM50-5Z, MGPM50-10Z, MGPM50-15Z, MGPM50-20Z, MGPM50-25Z, MGPM50-30Z, MGPM50-35Z, MGPM50-40Z, MGPM50-45Z, MGPM50-50-55z, MGPM50-50-MGPM50-5 MGPM50-65Z, MGPM50-70Z, MGPM50-75Z, MGPM50-80Z |
|
MGPM63 seeria |
MGPM63-5Z, MGPM63-10Z, MGPM63-15Z, MGPM63-20Z, MGPM63-25Z, MGPM63-30Z, MGPM63-35Z, MGPM63-40Z, MGPM63-45Z, MGPM63-50Z, MGPM63-40Z, MGPM63-40Z, MGPM63-40Z, MGPM63-60Z, MGPM63-65Z, MGPM63-70Z, MGPM63-75Z, MGPM63-80Z |
|
MGPM80 seeria |
MGPM80-5Z, MGPM80-10Z, MGPM80-15Z, MGPM80-20Z, MGPM80-25Z, MGPM80-30Z, MGPM80-35Z, MGPM80-40Z, MGPM80-45Z, MGPM80-55Z, MGPM80-40Z, MGPM80-40Z, MGPM80-40-40Z, MGPM80-60Z, MGPM80-65Z, MGPM80-70Z, MGPM80-75Z, MGPM80-80Z |
